ТРЕХКРАТНОЕ УВЕЛИЧЕНИЕ ПЛОЩАДИ ГАЗОНОСНОСТИ В РЕЗУЛЬТАТЕ КАРТИРОВАНИЯ ФАКТИЧЕСКОГО ПОЛОЖЕНИЯ СТЕНКИ БУДЫЩАНСКОГО СОЛЯНОГО ШТОКА


Днепровско-Донецкая впадина, Украина, 2012

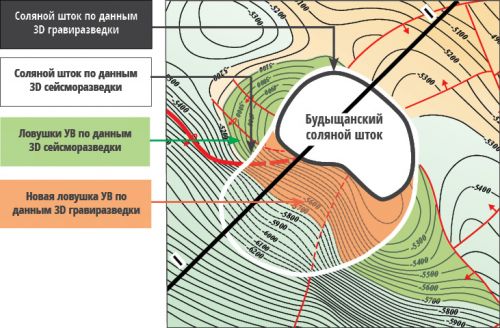

Рисунок 1. Соляной шток и ловушки углеводородов по данным 3D сейсмо-разведки и 3D гравиразведки

ГЕОЛОГИЧЕСКАЯ ЗАДАЧА

Центральная часть Днепровско-Донецкого бассейна характеризуется активной соляной тектоникой. Скопление углеводо-родов приурочено к каменно-угольным отложениям, структурное строение которых осложнено соляными диапирами. В пределах площади работ расположен Будыщанский соляной шток.

Проблема состоит в невозможности картирования стенок соляного штока вследствии отсутствия сейсмических отражений в при-штоковой зоне и сложных поверхностных условий для проведения 3D сейсмических исследований. Для уточнения формы соляного штока были привлечены данные высоко-точной гравиразведки.

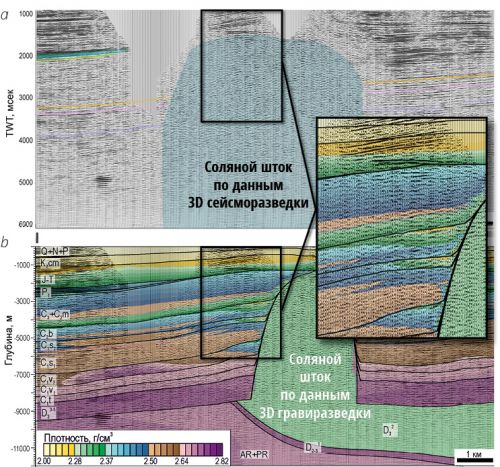

Рисунок 2. Соляной шток на временном разрезе по результатам 3D сейсморазведки (а) и 3D гравиразведки (b). У юго-западной стенки штока в 3D модели плотности закартирован промышленный резервуар углеводородов (плотности 2,28-2,37 г/см³)

ГЕОЛОГИЧЕСКИЕ РЕЗУЛЬТАТЫ

Результаты совместной инверсии гравиметрических и сейсмических данных показали, что поперечный размер соляного штока в три раза меньше, чем размер штока по результатам интерпретации 3D сейсмических данных (рис. 2). Участки пониженных значений плотности пород у стенки соляного штока указывают на наличие в этих зонах газонасыщенных коллекторов.

На месте сейсмического соляного штока закартирован новый промышленный газонасыщенный резервуар, в результате чего первоначальная площадь газоносности была увеличена более чем в три раза (рис. 1).

МЕТОДИКА СОЗДАНИЯ
ЗD МОДЕЛИ

Начальная 3D структурная модель для целевых горизонтов в карбоне создана по результатам интерпретации 3D сейсмических данных. Нижняя часть девонской толщи (включая соленосные пласты) и фундамент построены с использованием данных 2D региональных сейсмических исследований. Начальная 3D модель плотности целевого каменноугольного интервала определена по скважинным данным соседнего Матвеевского месторождения.
Структурные особенности строения соляного штока и материнской соли уточнены в результате 3D нелинейной инверсии грави-тационных данных для 17 структурных поверхностей.

3D распределение плотностных свойств уточнено для всего интервала глубин от дневной поверхности до образований фундамента путем решения обратной линейной задачи гравиразведки для 11,2 млн. ячеек (размер ячейки 100x100x50 м).

Среднеквадратическое отклонение (SD) между измеренным и рассчитанным для начальной 3D модели плотности гравитацио-нными полями составило 4,639 мГал (рис. 3,d), между измеренным и рассчитанным для конечной 3D модели плотности - 0,048 мГал (рис. 3,е). Относительно грави-тационного поля, начальная 3D модель плотности была улучшена в 97 раз.




Рисунок 3. Измеренное (а) и расчитанные гравитационные поля для начальной (b) и конечной (с) 3D моделей плотности с картами отклонений (d, e) между полями
